ExcelデータをDXFに変換。
Excelデータ(xslx)を読み込んでCADデータとして表示します、またDXFデータとして保存できます。

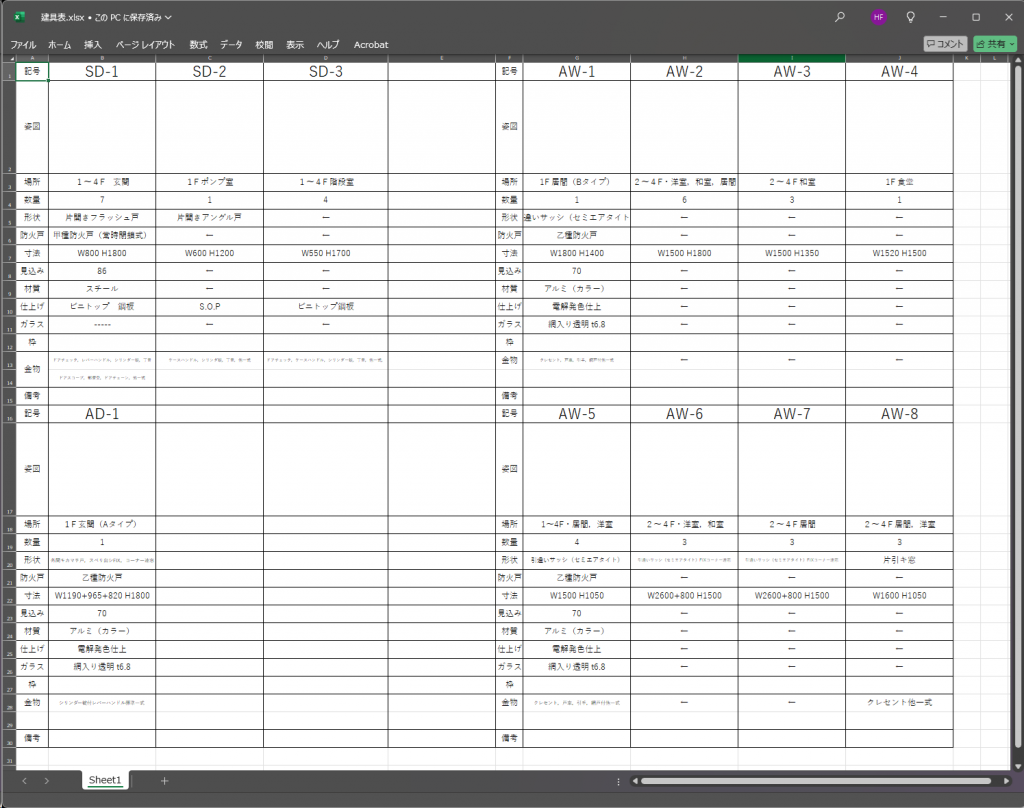

Excelデータを作成し、xlsx形式で保存します。

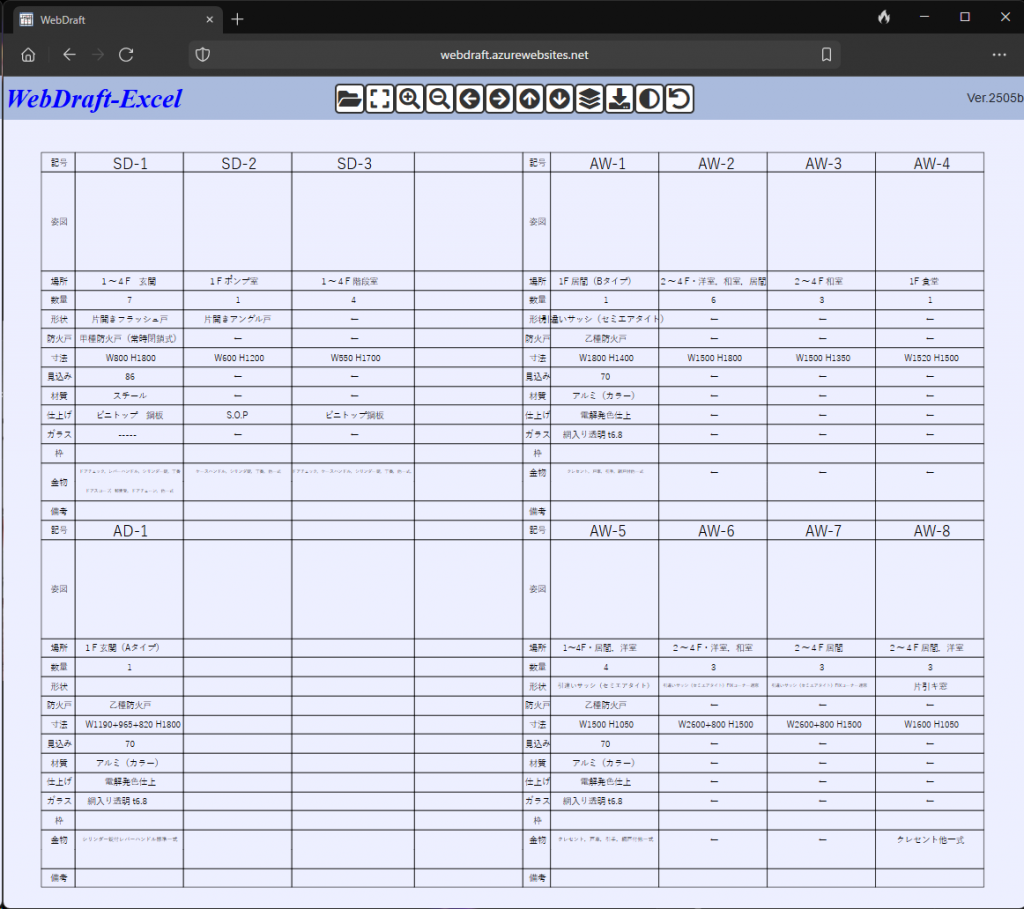

WebDraft-Eの「ファイル」ボタンでエクセルファイルを開きます。またはファイルを画面にドロップします。
「DXF保存」ボタンを押すと[DXFファイル]をダウンロードフォルダもしくは指定したフォルダに保存できます。

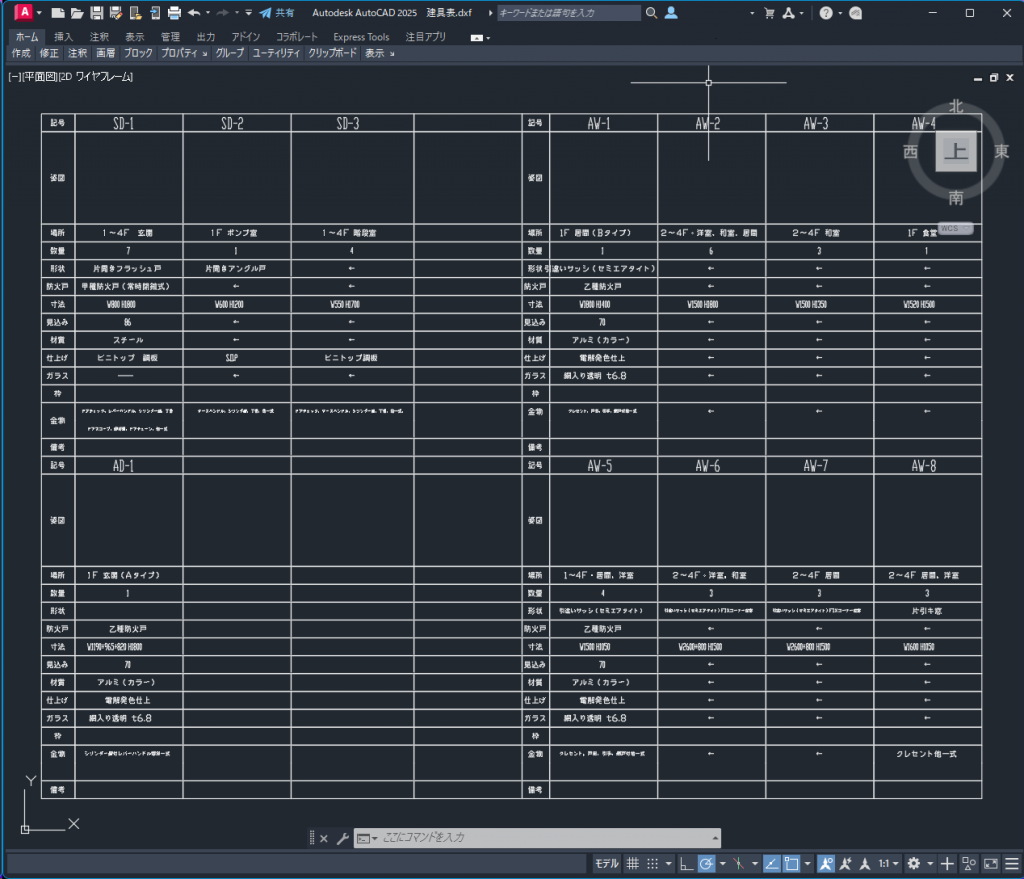

AutoCADで[DXFファイル]を開いた状態です。文字フォントはbigfontで作成されるのでAutoCADで変更してください。
Jw-CADで[DXFファイル]を開いた状態です。
DRACADで[DXFファイル]を開いた状態です。

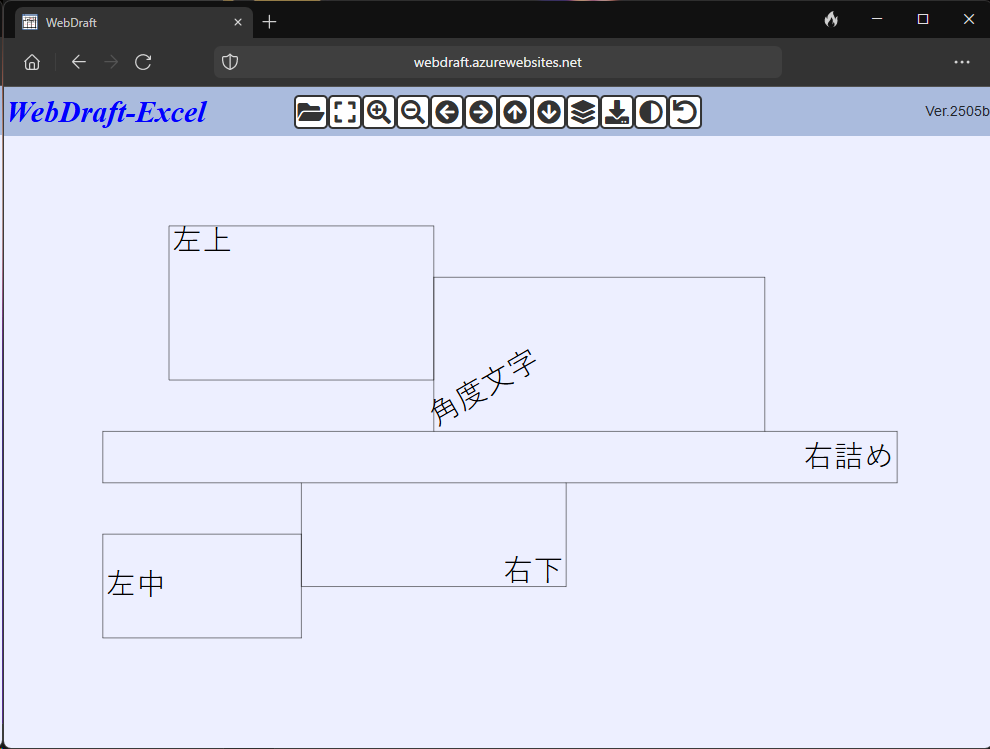

Excelのセル結合形式に対応しています。セルの「書式設定」の位置と角度にも対応しています。
WebDraft-Eの「ファイル」ボタンでエクセルファイルを開きます。またはxlsxファイルを画面にドロップします。「DXF保存」ボタンを押して[DXFファイル]を保存します。
AutoCADで[DXFファイル]を開いた状態です。
Jw-CADで[DXFファイル]を開いた状態です。
DRACADで[DXFファイル]を開いた状態です。
レイヤはsheet別に保存されます。「レイヤ」ボタンを押すとレイヤの状態が表示されます。sheetは罫線とデータが別レイヤとなり２レイヤで1sheetを表示します。Excelデータ読み込み時はSheet1のみの表示され他のsheetは非表示となります。
以下のサンプル例はExcelの「ファイル」「新規」のテンプレートで「カスタム年間カレンダー」を作成してあります。

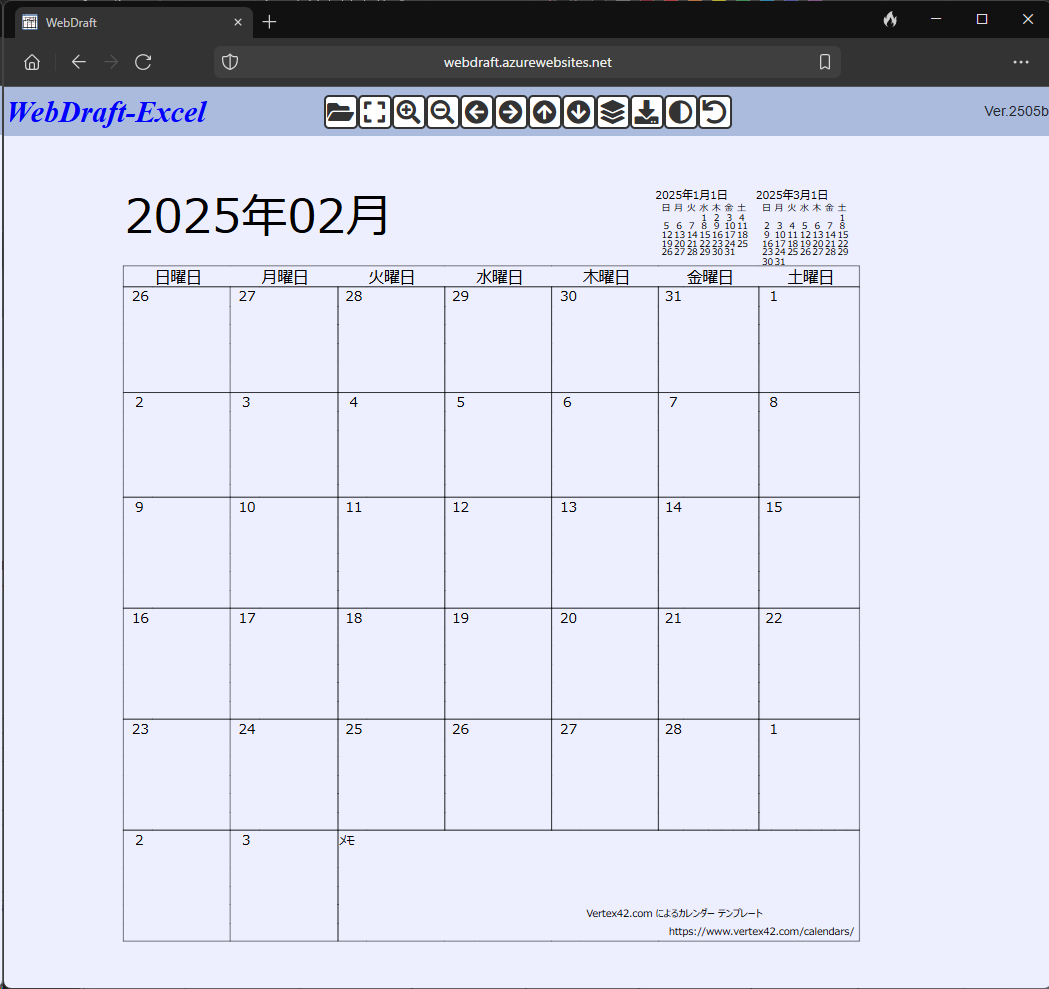

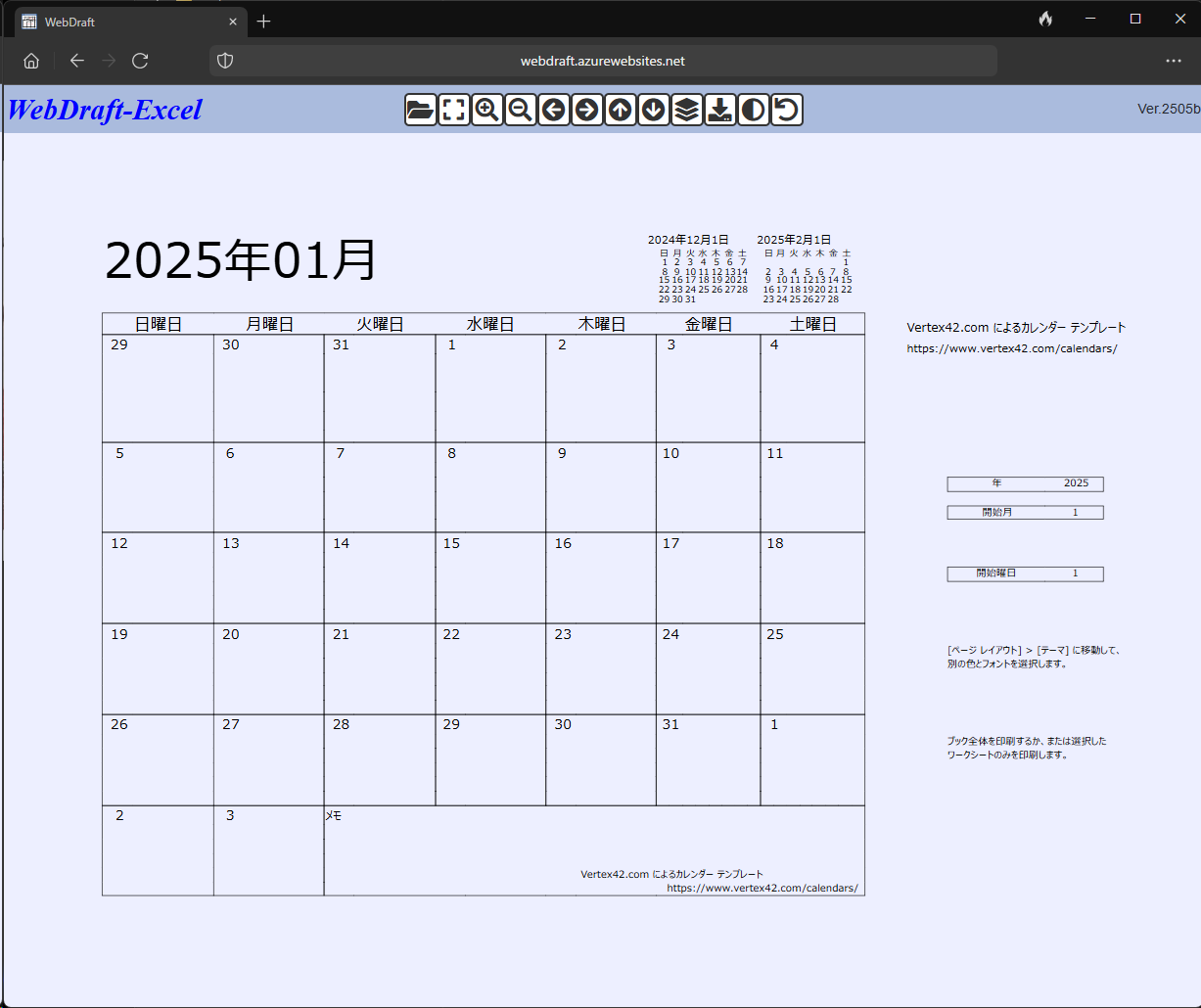

ExcelでExcelブック(*.xlsx)形式で保存したデータファイルを、WebDraft-Eの「ファイル」でエクセルファイルを開いています。シート１が表示されます。

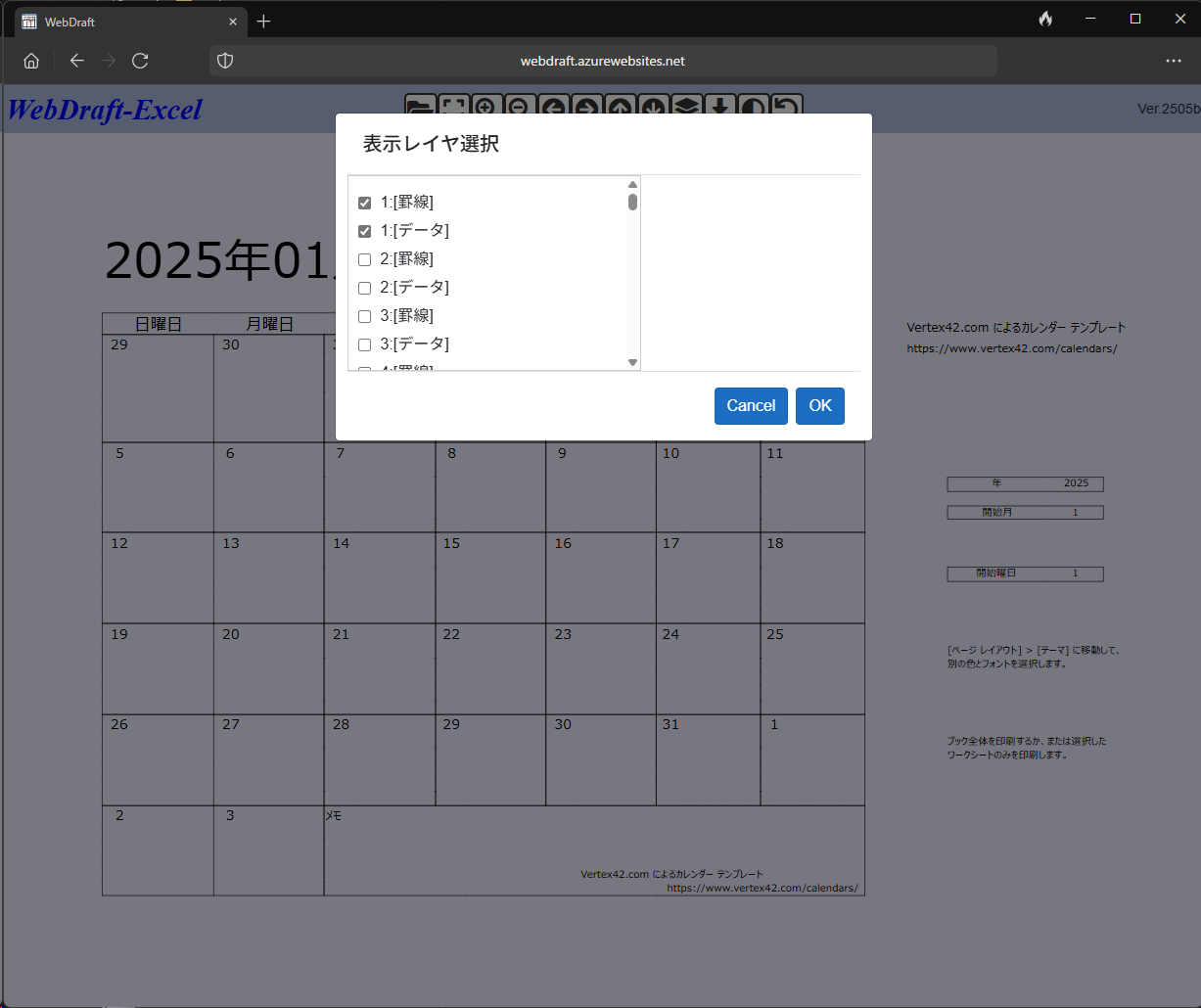

「レイヤ」ボタンで「表示レイヤ選択」を表示しで２[罫線]と2[データ]をチェックして表示しました。
WebDraf-Eの「DXF保存」で保存したDXFデータをAutoCADの「開く」で[DXFファイル]を開いた状態です。「ホーム」の「画層プロパティ管理」で０番と１番を表示状態にし他は非表示としてあります。
