VECTORから「DRAOPT.ai.zip」ファイルをダウンロードして「c:\DRAOPT.ai」として解凍します。
C:\DRAOPT.ai
│ .mcp.json
│ .python-version
│ CLAUDE.md
│ DRACAD_SKILL.md
│ draopt_server.py
│ install.bat＜＝＝＝＝＝＝＝＝＝＝＝＝＝最初にpythonのセットアップを行います。
│ mathfunc.py
│ pyproject.toml
│ start.bat＜＝＝＝＝＝＝＝＝＝＝＝＝＝次回以降DRA-OPT MCP Serverを起動します。
│ uv.exe
├─ai.Conv3D
│ ├─prompts （サンプルのプロンプト集)
│ │ サンプルオフィス.prompt
│ │ 基本の図面.prompt
│ ai.Conv3D.bmp
│ ai.Conv3D.dll＜＝＝＝＝＝＝＝＝＝＝＝＝＝オプションコマンド
│ Newtonsoft.Json.dll
└─サンプルCADデータ
基本の図面.mpz
サンプルオフィス.mpz
まずpythonを動作させるためC:\DRAOPT.ai\install.batでセットアップを行います。
pythonは仮想環境(venv)で実行されます。
次回以降はC:\DRAOPT.ai\start.batでDRA-OPT MCP Serverを起動します。
ClaudeCodeを実行します。
① Claude Code単体の起動確認
PowerShellで実行してください。claude –version
claude -p “こんにちは”
これが成功するか確認します。
② DRA-CAD MCPの接続確認
claude mcp list
dracad が Connected になっているか確認してください。

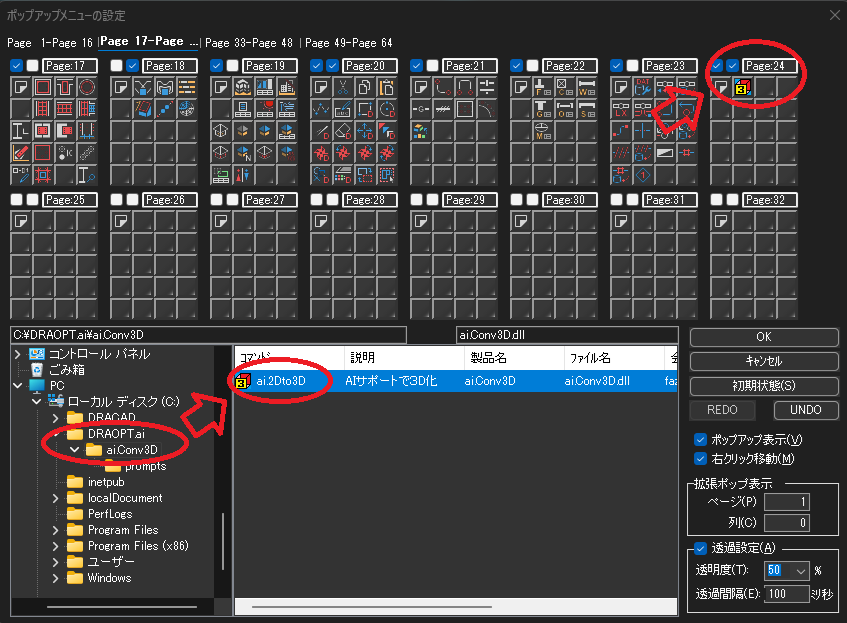

C:\DRAOPT.ai\iai.Conv3D内のai.Conv3DをDRACADのオプションコマンドとして登録します。
登録方法
https://support.kozo.co.jp/support/disp.php?p1=1919

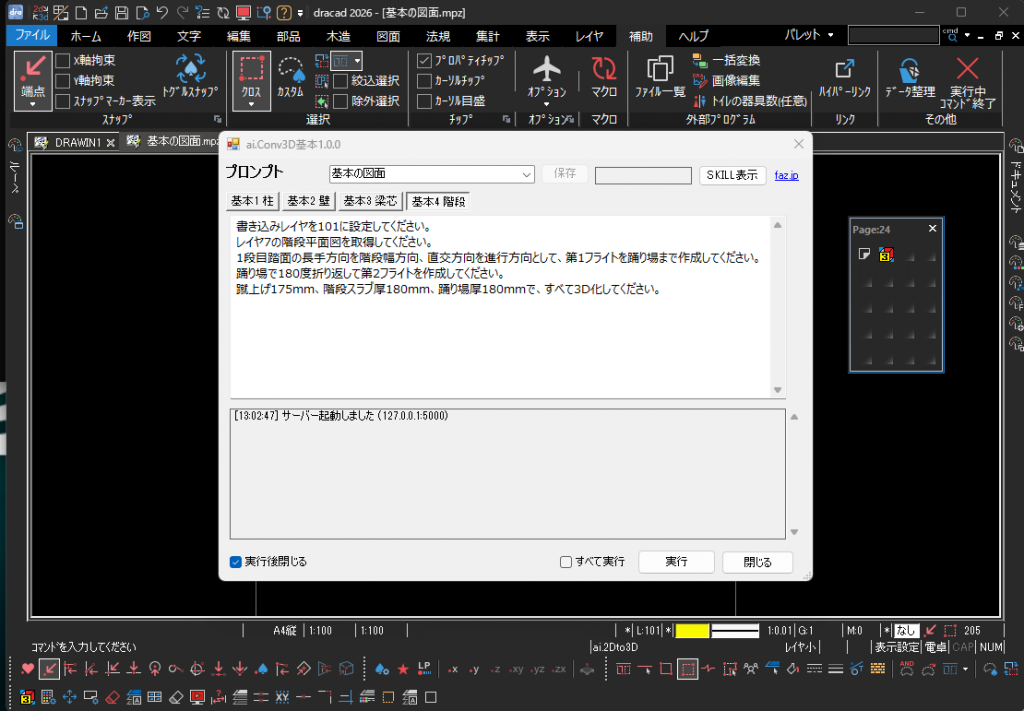

登録ができました。（登録に失敗することもあるようです）
